概述
超构透镜以光学数字模型的形式实现——即封装了自身仿真模型的智能副本，还可通过光学数字模型中心进行调用。
该工作流程包括四个主要步骤：
1. 配置超构透镜——设定光学环境并定义目标相位分布
2. 构建代理模型——确定超构原子参数空间并训练神经网络
3. 设计仿真与导出——将相位分布映射至离散超构原子并分析性能 ，生成用于加工的 GDSII 文件
上期视频演示了工作流程中的如何构建代理模型，本期视频讲解该工作流程第三个步骤：
设计仿真与导出——将相位分布映射至离散超构原子并分析性能 ，生成用于加工的 GDSII 文件
设计仿真与导出
超构透镜的基础配置完成后，即可在光学系统中对超构透镜进行设计与仿真。当您对仿真中超构透镜的性能感到满意后，即可生成加工数据。此时超构透镜已完成设计，可以通过超构透镜元件的编辑对话框打开内置的加工导出功能，在其中配置多项参数，最终生成标准的GDSII文件。该文件包含设计中每个超构原子的形状、尺寸与位置信息，可直接用于加工制备。
该工作流程分为四个步骤：
1. Ray Tracing （初步查看）——运行光线追迹仿真，仅依据定义的相位分布验证整体光学功能。此阶段无需训练代理模型，可快速预览性能效果。
2. Field Tracing （设计环节）——首次运行场追迹仿真时，会弹出设计对话框，可在其中配置设计参数并执行设计。设计完成后，参数将保存至超构透镜元件中，系统会使用设计后的数据继续仿真。
3. Subsequent Simulations ——设计环节完成后，设计信息会被缓存，供后续仿真直接调用。设计结果（如相位误差、效率等）可在超构透镜元件的编辑对话框中查看。这样无需重复执行设计流程，即可针对任意输入条件与任意关注的评价函数，对已设计的超构透镜实现快速、精准的建模。
4. 导出加工数据——打开超构透镜元件的编辑对话框，点击导出加工数据按钮，配置导出参数并触发GDSII文件生成，并使用KLayout等标准GDSII查看软件检查生成的GDSII文件。

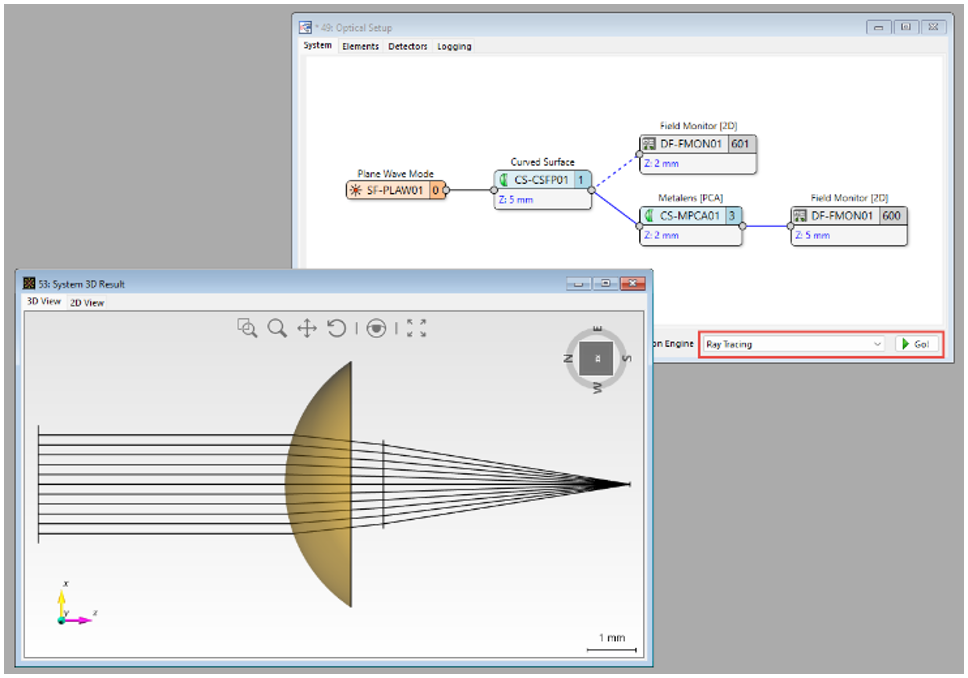

通过光线追迹进行仿真

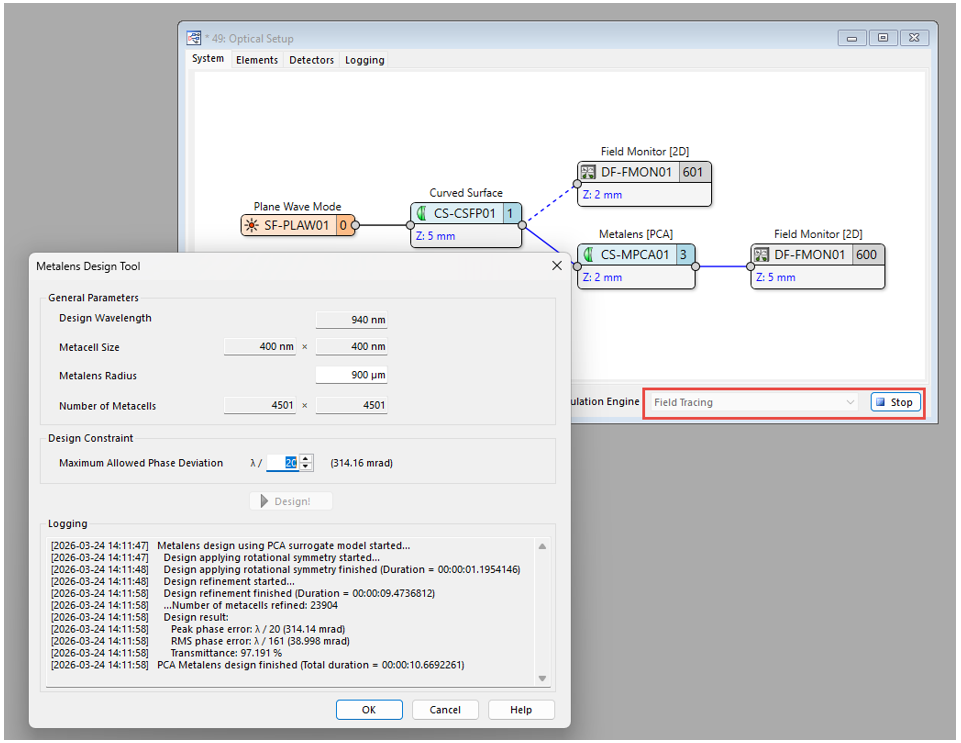

首次场追迹仿真触发超构透镜设计

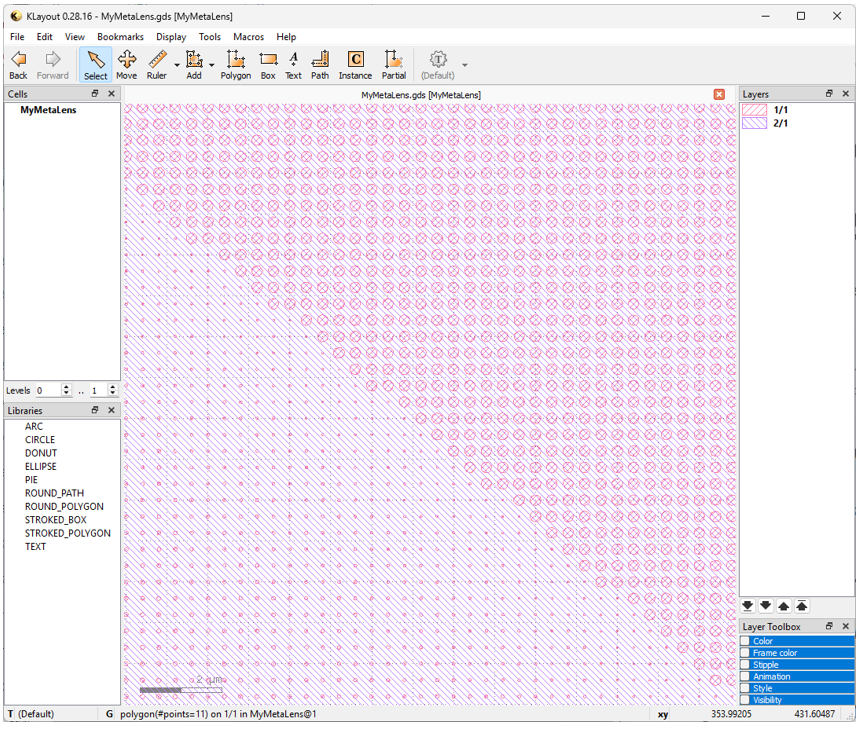

使用GDSII查看器查看加工数据
