2026“光之数字模型平台”视频系列第5期|如何训练和评估超构透镜的替代模型
时间:2026-04-17 13:40来源:黉论教育作者: 黉论点击:打印
课程编号:CS260001-5
时间地点
主办单位:讯技光电科技(上海)有限公司(微信公众号:infotek)
苏州黉论教育咨询有限公司(微信公众号:honglun-seminary)
活动时间:2026/4/22(三)
活动地点:黉论教育网络课堂 www.honglun.vip
互动讲师:德国LightTrans International公司&讯技光电科技(上海)有限公司专家团队
活动频率:每月2-4次(2026年2月-12月)
收费标准:视频上传72小时内:免费|72小时后:99RMB|黉论网校SVIP卡:免费
本期 “光之数字模型平台”视频
概述
超构透镜以光学数字模型的形式实现——即封装了自身仿真模型的智能副本,还可通过光学数字模型中心进行调用。
该工作流程包括四个主要步骤:
1. 配置超构透镜——设定光学环境并定义目标相位分布
2. 构建代理模型——确定超构原子参数空间并训练神经网络
3. 设计与仿真——将相位分布映射至离散超构原子并分析性能
4. 导出结构——生成用于加工的 GDSII 文件
上期视频演示了工作流程的第一个主要步骤:配置超构透镜——设定光学环境并定义目标相位分布,本期视频继续讲解该工作流程第二个步骤:构建代理模型——确定超构原子参数空间并训练神经网络。
挑战
精确的超构透镜仿真需要针对数百万个超构单元求解麦克斯韦方程组,该过程计算量大、耗时久,使得测试不同设计或将超构结构集成到完整系统中变得不切实际。
解决方案:代理模型
一次计算,全域复用。
在超构透镜设计与仿真过程中,无需对每个超构原子实时执行严格耦合波分析(RCWA),而是针对每种超构原子类型训练一次神经网络代理模型。该训练覆盖超构原子几何结构与入射光条件的全参数空间,虽需大量RCWA计算,但仅需执行一次。训练完成的代理模型与超构透镜绑定,可实现近乎实时的设计与仿真。
构建代理模型
训练完成后,将代理模型与超构透镜元件相关联。VirtualLab Fusion中的工作流程如下:
1. 初始化训练——在超构透镜编辑对话框中点击对应按钮,或使用主窗口中的代理模型功能区。
2. 配置求解空间——定义代理模型所需覆盖的几何参数(宽度、长度、半径)与入射光条件(波长、入射角)。
3. 执行训练——运行神经网络训练过程;该过程需要大量严格耦合波分析计算,但仅需执行一次。训练过程也可通过分布式计算加速。
4. 绑定模型——通过编辑对话框或功能区一键将训练完成的代理模型关联至超构透镜元件。
💡 <注>:训练完成后,代理模型包含响应评估工具。可在完整系统仿真之外独立使用这些工具,在系统级设计前分析超构原子特性并验证光学响应。

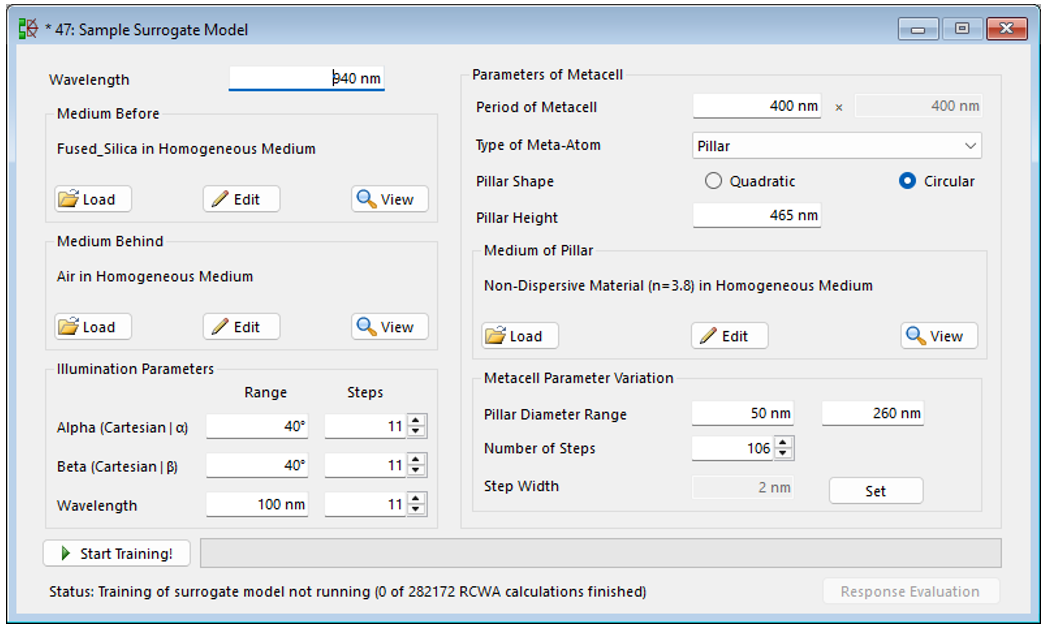

配置代理模型的求解空间

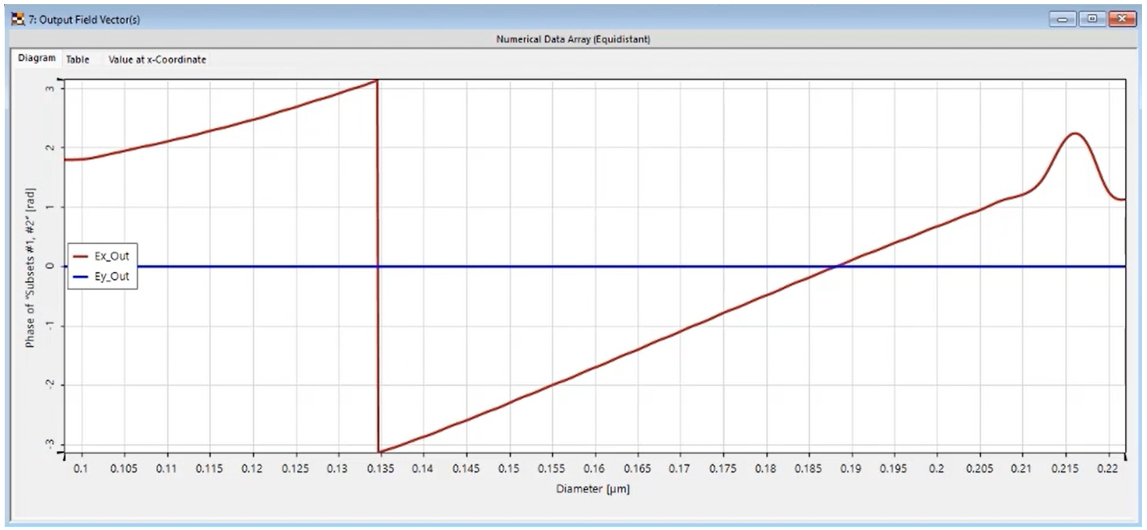

相位和振幅响应评估
报名方式
1. 本次“光之数字模型平台”视频系列专注于光学数字模型及其使用软件:VirtualLab Fusion,如确认报名,请直接到黉论教育VIP网校首页2026光学设计新模式:加入我们的“光之数字模型平台”视频系列专区点击对应的活动即可填写报名表提交。视频上传72小时内免费观看,超过72小时后,需要99RMB购买视频。持有黉论网校SVIP卡的用户,可免费观看。
黉论教育VIP网校官网:http://www.honglun.vip
2.如报名出现异常,请联系工作人员021-64860708转客服或18971148505
(微信同号)。 【保密声明】我们严正声明,对于学员个人信息严格保密,在未经客户允许的情况下,绝不将任何内容泄露给主办方以外的第三方。 注意:为保证报名过程的顺利,请您务必准确填写黉论教育网校的报名信息。
3. 主办单位对本次“光之数字模型平台”视频系列有异动权和最终解释权。
